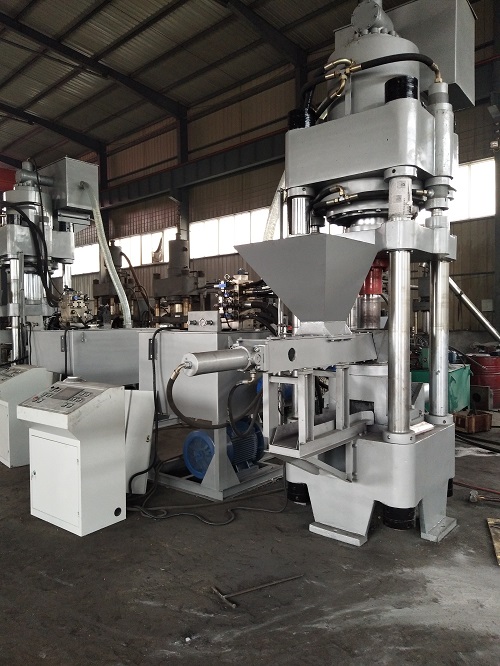

铜屑压块机生产厂家现货直销H
铜屑压块机机架部分采用整体铸钢件，杜绝了钢板焊接件的开裂，提高了设备的可靠稳定性和使用寿命。采用先进的液压传动技术及叠加组合阀块，使用优质的耐磨油封，从而保证连续运转不减弱油缸压力，经久耐用，运行平稳，电脑控制，自动化程度高，故障率低，维护容易等。根据用户情况另带螺旋自动送料器，链条式自动出料器，降低了公认的劳动强度。
技术参数：
|
序号 |
名 称 |
单位 |
XY32-400型 |
备注 |
|
1 |
主缸公称力 |
KN |
4000 |
|
|
抽板缸公称力 |
KN |
200 |
|
|
|
螺旋送料 |
|
|
|
|
|
2 |
系统使用压力 |
Mpa |
10～25 |
|
|
3 |
主缸行程 |
mm |
500 |
|
|
抽板缸行程 |
mm |
200 |
|
|
|
螺旋送料 |
|
|
|
|
|
4 |
模腔直径 |
mm |
Ф120 |
|
|
5 |
模腔高度 |
mm |
220 |
|
|
6 |
电机总功率 |
KW |
30 |
|
|
7 |
主机外形尺寸 （长×宽×高） |
mm |
1200×2200×3800 |
比原设备约高400 |
|
8 |
油箱容积 |
L |
800 |
|
|
9 |
产量 |
吨/小时 |
1.2左右 |
|
液压系统的组成
铜屑压块机液压系统由油箱，电机，油泵，组合阀，换向阀，压力表，液位计，高压胶管，温度计，回油滤油器，冷却器等组成。
油液经油泵，管路，液压元件进入液压油缸，由液压元件控制油缸的动作。实现挤压回复出饼等动作，系统压力由溢流阀调定，全自动机械动作由电脑控制，自动运行，主缸将饼块压实后压力继电器发讯，然后执行下一个动作。
油箱内油温油冷却器调节，油温过高时，开大阀门，加大水量和循环速度，强行冷却，反之，关闭阀门。
